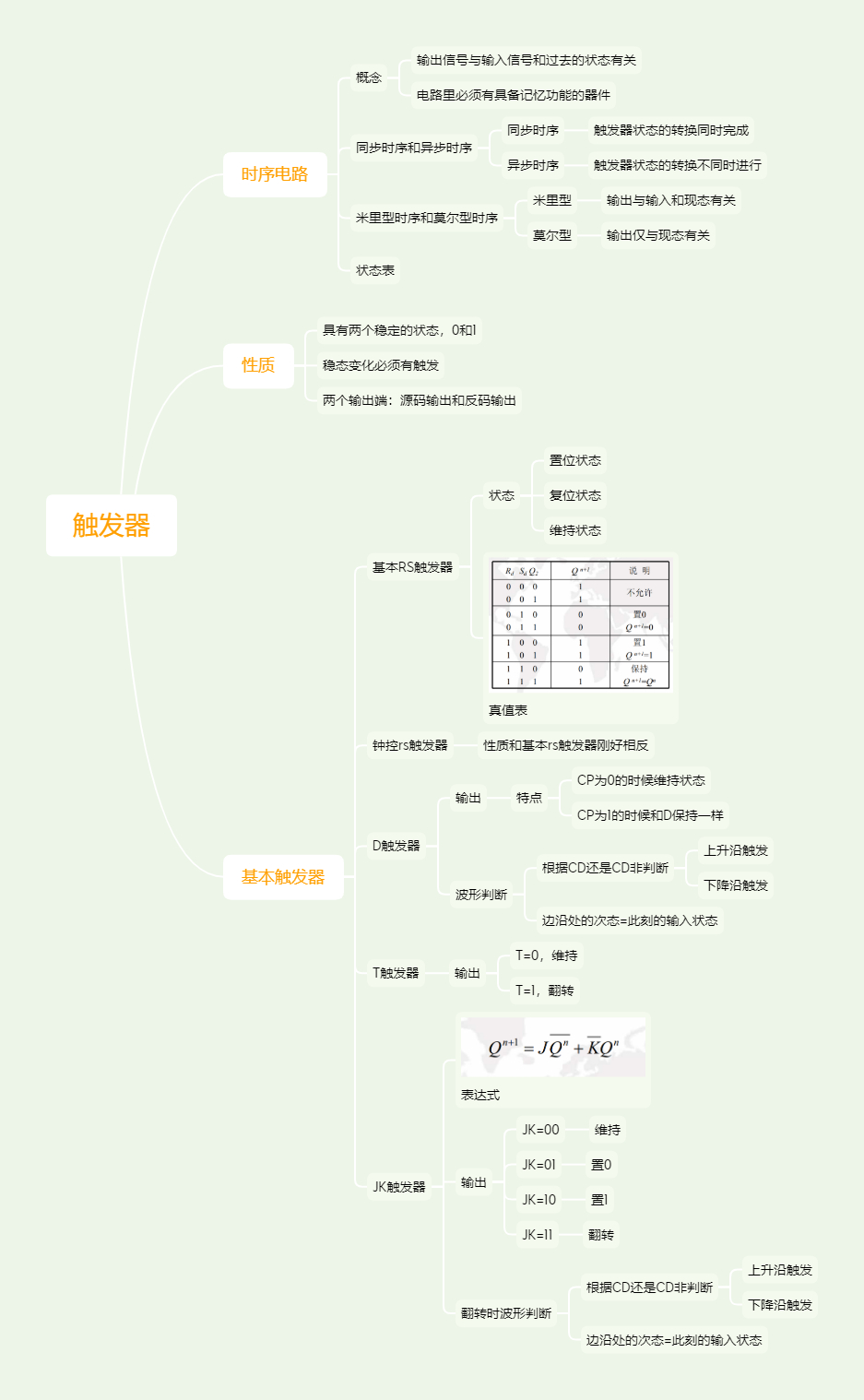

时序电路
概念
- 输出信号与输入信号和过去的状态有关
- 电路里必须有具备记忆功能的器件
同步时序和异步时序
同步时序
- 触发器状态的转换同时完成
异步时序
- 触发器状态的转换不同时进行
米里型时序和莫尔型时序
米里型
- 输出与输入和现态有关
莫尔型
- 输出仅与现态有关
状态表
性质
具有两个稳定的状态，0和1
稳态变化必须有触发
两个输出端：源码输出和反码输出
基本触发器
基本RS触发器
状态
- 置位状态
- 复位状态
- 维持状态
真值表
钟控rs触发器
- 性质和基本rs触发器刚好相反
D触发器
输出
特点
- CP为0的时候维持状态
- CP为1的时候和D保持一样
波形判断
根据CD还是CD非判断
- 上升沿触发
- 下降沿触发
边沿处的次态=此刻的输入状态
T触发器
输出
- T=0，维持
- T=1，翻转
JK触发器
表达式
输出
JK=00
- 维持
JK=01
- 置0
JK=10
- 置1
JK=11
- 翻转
翻转时波形判断
根据CD还是CD非判断
- 上升沿触发
- 下降沿触发
边沿处的次态=此刻的输入状态
